    PE管路不停输开孔/封堵系列设备简介
  • 作者:管理员    来源:xyluhai.com   发布时间:2014/7/20 22:55:53    访问:12553 次    [关闭窗口]

1、用途

PE管道不停输开孔封堵设备适用于城市PE燃气输配管线管网的施工作业。主要应用于在带气带压运行中的PE管线管网上接支线,加接或更换阀门、更换管段、管道改线和改造,以及维修、抢修、抢险和处理管道故障等施工作业,避免因施工作业而停输所造成的经济损失和对社会生产生活所造成的不利影响,消除了传统带气作业方式的安全隐患。

2、特点

开孔、封堵机架共用,安装简便,扇形闸板镶于机架之中,结构紧凑、重量轻、携带方便、操作简单、封堵严密、安全可靠。

3、适应范围

本开孔封堵设备能够满足以下条件的PE管带压不停输封堵作业:

管道公称直径:Ф90mm - Ф315mm

管内介质温度:-10 - +40

介质压力:≤0.4Mpa



PE开孔机系列

PE开孔机由钻杆、进给机构、连接盘、机壳、护套和操纵杆手把等机件组成。机器采用人工手动驱动、开孔刀套料切削、钻杆自动进给。开孔机外壳采用硬质铝合金材料,机体轻巧,便于携带,操作简便。

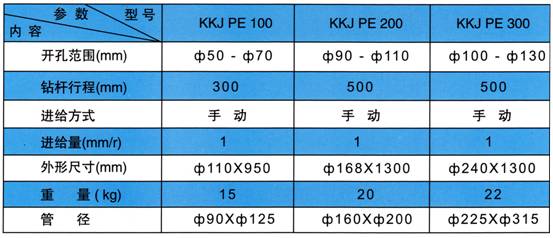

PE开孔机参数



PE封堵器

PE封堵器由内外传动轴、操作手柄、定位销装置、偏心连接盘、球面锁紧装置、密封皮碗装置等零部件组成。传动轴采用套管式结构,内置密封圈。操作手柄座上安装有锁销定位装置,当皮碗打开和闭合时锁销均能准确定位。

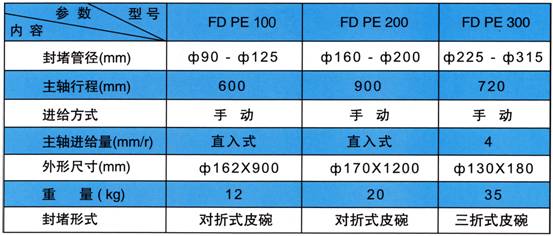

PE封堵器主要技术性能参数

PE型封堵头

封堵头专业用于管道封堵作业,它分为两叠和三叠两种,两叠式打开形成一个整圆,三叠封堵头采用四杆机构,在管内打开形成一整圆,通过皮碗起到密封作用。

PE下堵器

下堵器由操作手柄、主轴、定位装置、连接盘、内外卡钳等组成。主轴由内外控制杆组成,内外卡钳分别安装在内轴和外轴上,可相对转动,通过操作定位手柄可使内外卡处于“下堵”、“定位”、“空位”三个档位,分别用于管件的下堵提堵、堵塞找正定位和堵塞与主轴脱离等作用。

PE管开孔刀

PE管开孔刀主要由套料刀体、浮动护套、刀柄、中心钻等组成。开孔采用套料切削。中心钻首先工作起开孔定位后,套料刀齿开始切削。

PE机架

机架主要由扇形闸阀、上螺纹连接盘、密封法兰盘、两侧支撑板、变径卡环、旁通球阀和平衡放散装置等几部分组成。

机架是开孔机、封堵器、下堵器共用机件。在施工作业中,通过机架上的扇形闸阀的启闭功能,进行开孔封堵设备的置换。

另外,机架利用两侧支撑板和变径卡环将不同管径的作业管道牢牢卡固,起支撑固定作用,扇形闸板通过上阀体表面的开、关指示牌,用六角专用板手旋至“开”或“关”档位,可实现闸板的打开和闭合,以便在置换作业设备时截断管内介质,防止外泄。


封堵作业示意图

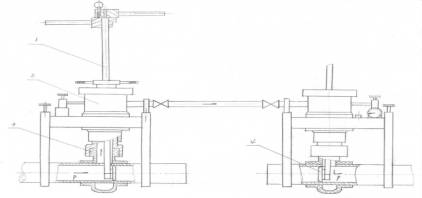

双封双堵结构图

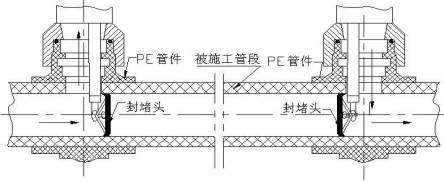

双封双堵工作原理图



开孔封堵设备配套表
